Манометры электроконтактные

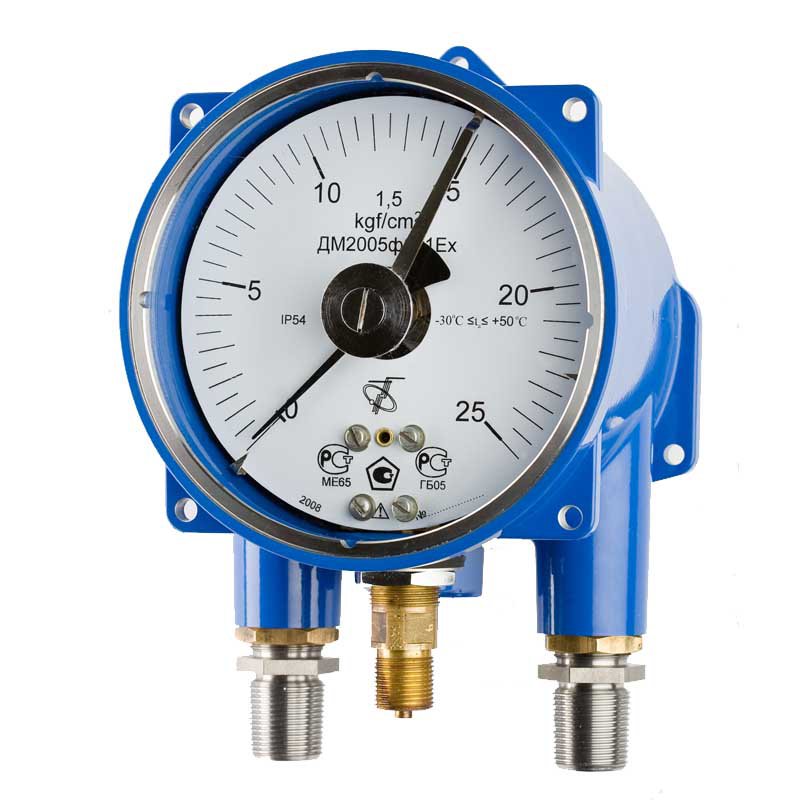

Электроконтактные (сигнализирующие) взрывозащищённые манометры, вакуумметры и мановакуумметры ДМ2005фСг1Ex, ДВ2005фСг1Ex, ДА2005фСг1Ex

Предназначены для измерения избыточного и вакуумметрического давления некристаллизующихся жидкостей, пара и газа (в т. ч. кислорода и агрессивных соединений), и замыкания или размыкания электрических цепей при достижении заданного предела давления во взрывоопасных зонах помещений и наружных установках классов 1 и 2 по ГОСТ Р 51330.9, где возможно образование взрывоопасных смесей категорий IIA, IIB и IIC групп Т1, Т2, Т3, Т4 по ГОСТ Р 51.330.19, ГОСТ Р 51.330.5, ГОСТ Р 51.330.11.

Сигнализирующее устройство имеет замыкающий и размыкающий контакты на реле как левой, так и правой уставок и позволяет производить подключения внешних цепей в исполнениях III, IV, V, VI по ГОСТ 2405-88, а также задействовать одновременно оба контакта на каждом реле.

Манометры электроконтактные. Технические данные:

Диаметр корпуса - 164 мм.

Резьба штуцера - М20х1,5.

Диапазон показаний приборов, kgf/см²:
ДМ2005фСг1Ex – от 0 до 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600;
ДВ2005фСг1Ex – от -1 до 0;
ДА2005фСг1Ex – от -1 до 0,6; 1,5; 3; 5; 9; 15; 24.

Класс точности приборов - 1,5.

Разрывная мощность контактов электромагнитных реле при силе тока от 0,01 до 5А:
для переменного тока - 500 ВА,
для постоянного тока - 120 Вт.

Напряжение внешних коммутируемых цепей:
переменного тока - 24, 27, 40, 110, 220 В,
постоянного тока - 24, 27, 40, 60, 110 В.

Напряжение питания - ~127/220 В.

Диапазон измерений избыточного давления должен быть от 0 до 75% диапазона показаний; вакуумметрического давления – равен диапазону показаний.

Приборы устойчивы к воздействию температуры окружающего воздуха от -30° до +50°С.

Степень защиты приборов от воздействия твердых частиц, пыли и воды – IP54 по ГОСТ 14254-96.

Масса приборов ДМ2005фСг1Ex, ДВ2005фСг1Ex, ДА2005фСг1Ex - не более 4 кг.

Манометры электроконтактные. Соответветствие другим приборам:

Электроконтактные (сигнализирующие) манометры, вакуумметры и мановакуумметры ДМ2005ф, ДВ2005ф, ДА2005ф

Предназначены для измерения избыточного и вакуумметрического давления некристаллизующихся жидкостей, пара и газа (в т. ч. кислорода), неагрессивных к материалам деталей, контактирующих с измеряемой средой, и замыкания или размыкания электрических цепей при достижении заданного предела давления.

Стандартное исполнение контактной группы - с магнитным поджатием.

Манометры электроконтактные. Технические данные:

Диаметр корпуса - 150 мм.

Резьба штуцера - М20х1,5.

Диапазон показаний приборов, kgf/см²:
ДМ2005ф – от 0 до 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600 (жидкости, пар, газ, в т.ч. кислород)
ДВ2005ф – от -1 до 0;
ДА2005ф – от -1 до 0,6; 1,5; 3; 5; 9; 15; 24 (жидкости, пар, газ, в т.ч. кислород)

Класс точности приборов - 1,5.

Диапазон измерений избыточного давления должен быть от 0 до 75% диапазона показаний; вакуумметрического давления – равен диапазону показаний.

Приборы устойчивы к воздействию температуры окружающего воздуха от -50° до +60°С.

Степень защиты приборов от воздействия твердых частиц, пыли и воды – IP40, IP54 по ГОСТ 14254-96.

Масса приборов ДМ2005ф, ДВ2005ф, ДА2005ф - не более 0,9 кг

Манометры электроконтактные. Соответветствие другим приборам:

Электроконтактные (сигнализирующие) манометры, вакуумметры и мановакуумметры ДМ2010ф, ДВ2010ф, ДА2010ф

Предназначены для измерения избыточного и вакуумметрического давления некристаллизующихся жидкостей, пара и газа (в т. ч. кислорода), неагрессивных к материалам деталей, контактирующих с измеряемой средой, и замыкания или размыкания электрических цепей при достижении заданного предела давления.

Стандартное исполнение контактной группы - с магнитным поджатием.

Манометры электроконтактные. Технические данные:

Диаметр корпуса - 100 мм.

Резьба штуцера - М20х1,5.

Диапазон показаний приборов, kgf/см²:
ДМ2010ф – от 0 до 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600 (жидкости, пар, газ, в т.ч. кислород)
ДВ2010ф – от -1 до 0;
ДА2010ф – от -1 до 0,6; 1,5; 3; 5; 9; 15; 24 (жидкости, пар, газ, в т.ч. кислород)

Класс точности приборов - 1,5.

Диапазон измерений избыточного давления должен быть от 0 до 75% диапазона показаний; вакуумметрического давления – равен диапазону показаний.

Приборы устойчивы к воздействию температуры окружающего воздуха от -50° до +60°С.

Степень защиты приборов от воздействия твердых частиц, пыли и воды – IP40, IP54 по ГОСТ 14254-96.

Масса приборов ДМ2010ф, ДВ2010ф, ДА2010ф - не более 0,6 кг

Манометры электроконтактные. Соответветствие другим приборам:
